As sete ferramentas da qualidade: entenda quais são e as suas principais funções

Quais são as setes ferramentas da qualidade?

As sete ferramentas da qualidade são técnicas e métodos utilizados para identificar, analisar e solucionar problemas relacionados à qualidade de um produto ou processo. As sete ferramentas são:

  1. Diagrama de Ishikawa (também conhecido como Diagrama de Espinha de Peixe): utilizada para identificar as causas e efeitos de um problema, com o objetivo de encontrar soluções.
  2. Folha de Verificação: utilizada para coletar e analisar dados, de forma a entender melhor um processo ou problema.
  3. Histograma: gráfico utilizado para representar a distribuição de frequência de um conjunto de dados, permitindo a identificação de padrões e tendências.
  4. Gráfico de Pareto: utilizado para priorizar os problemas, identificando as causas mais comuns e as que têm maior impacto.
  5. Diagrama de Dispersão: utilizado para analisar a relação entre duas variáveis, permitindo a identificação de padrões e tendências.
  6. Fluxograma: utilizado para mapear um processo, identificando oportunidades de melhoria e pontos de gargalo.
  7. Gráfico de Controle: utilizado para monitorar a qualidade de um processo, identificando variações e desvios, e permitindo a implementação de medidas corretivas.

As sete ferramentas da qualidade são amplamente utilizadas em processos de melhoria contínua em empresas de diversos setores, permitindo a identificação e correção de problemas de qualidade, bem como a obtenção de um processo mais eficiente e produtivo.

Quais são as ferramentas da qualidade e suas funções?

Durante o artigo pretendo abordar dois aspectos fundamentais: o que é cada ferramenta e um exemplo prático delas.

O que é Histograma?

O Histograma é uma ferramenta gráfica que auxilia na verificação de frequência de dados que tem por objetivo identificar como determinada amostra está distribuída. Também conhecido como Gráfico de Distribuição de Frequências, o histograma é representado por um gráfico de barras e a sua visualização auxilia na compreensão de casos, como:

  • Quantidade de produtos não-conformes;
  • Dispersão das medidas de determinado produto;
  • Entre outros.

Além disso, esta ferramenta da qualidade se encaixa perfeitamente diante de variáveis quantitativas e que exigem algum tipo de medição. Exemplo:

  • Peso;
  • Largura;
  • Comprimento;
  • Temperatura;
  • Volume;
  • Tempo.

Exemplo prático – Histograma

Para simplificar a compreensão vamos utilizar um exemplo bem simples e rotineiro: a satisfação do cliente.

Imagine que você fez uma pesquisa, onde perguntou se o cliente está satisfeito com o atendimento da empresa. Para isto foi utilizado uma escala de 1 a 5.

Ao longo de um mês foram coletadas 50 respostas. As respostas apareceram em frequências totalmente diferentes.

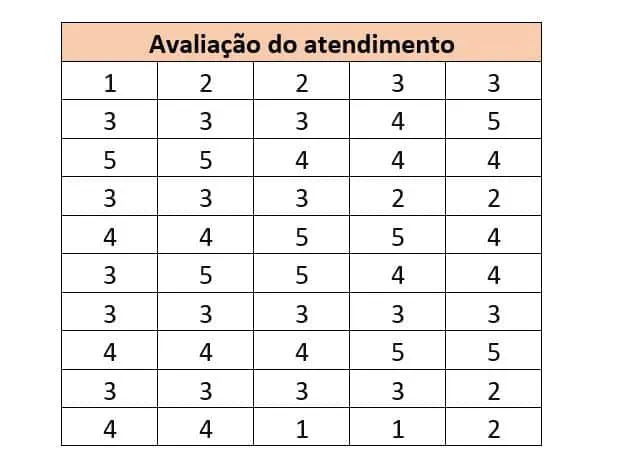

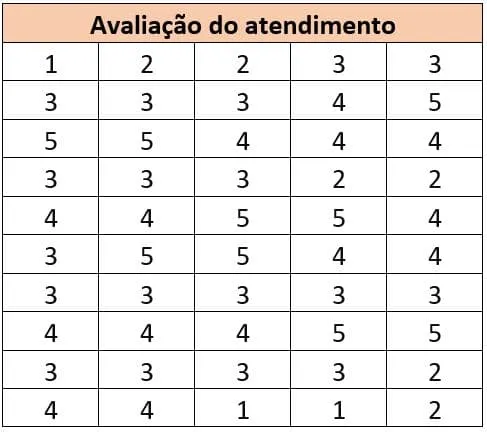

A tabela a seguir demonstra as notas registradas durante um mês.

As sete ferramentas da qualidade - Histograma

A seguir segue a frequência em que cada nota apareceu durante o mês.

As sete ferramentas da qualidade - Histograma (1)

Com estas informações, conseguimos elaborar um histograma que torna fácil a visualização e análise.

As sete ferramentas da qualidade - Histograma - satisfação do cliente

Com este histograma conseguimos tirar algumas conclusões.

Temos mais clientes que se encaixam no quadrante dos “satisfeitos”. Entretanto, a maioria ainda está marcando a nota 3. Com isso, deve ser feito algo para que os clientes migrem para os que estão totalmente satisfeitos.

O que é Diagrama de Pareto?

O Diagrama de Pareto é uma das sete ferramentas da qualidade, é uma ferramenta gráfica que ajuda a identificar a relação causa e consequência/efeito. Sua análise auxilia na identificação dos principais problemas que afetam uma organização e seus processos.

Baseado no princípio de Pareto, desenvolvido inicialmente para estudar a distribuição desigual das riquezas, o guru Joseph Juran implementou o Diagrama de Pareto para explicar que 80% das consequências/efeitos são decorrentes 20% das causas.

“É necessário saber separar os poucos vitais dos muitos triviais” – Joseph Juran

A relação 80/20 (diagrama de Pareto) é ótima para:

  • Identificar problemas
  • Verificar as principais causas de não conformidades;
  • Averiguar se os esforços de trabalho estão sendo aplicados na direção correta.

Exemplo prático – Diagrama de Pareto

A empresa “XPTO serviços especializados” identificou que o número de clientes insatisfeitos (consequência/efeito) com o serviço prestado aumentou drasticamente. Para isto, ela elaborou uma pesquisa, questionando os clientes sobre os motivos (causas).

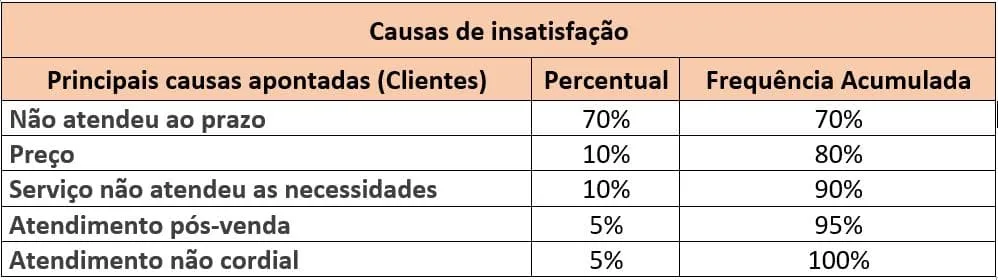

Foram tabulados os seguintes dados.

As sete ferramentas da qualidade - diagrama de pareto

*Obs: A frequência acumulada (3ª coluna) é a soma do percentual das causas com o percentual da causa anterior. Simplificando, o percentual acumulado da causa “preço” é:

70% (frequência acumulada da causa “Não atendeu ao prazo) + 10% (percentual da causa “preço”).

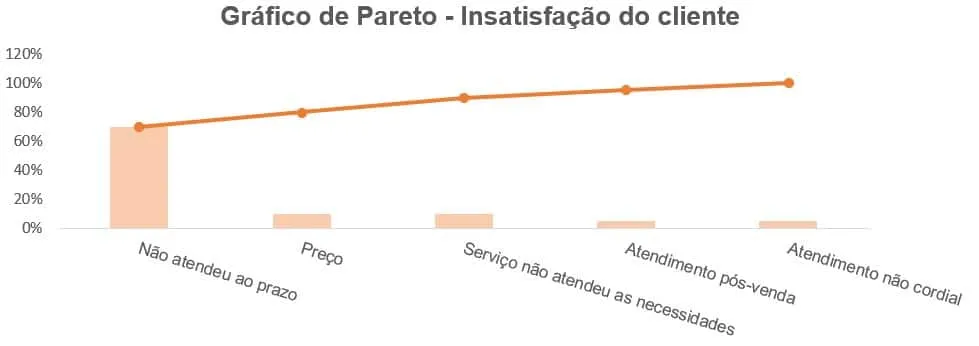

Com estas informações foi gerado o Gráfico de Pareto deste problema.

As sete ferramentas da qualidade - diagrama de pareto (1)

Neste caso concluímos, que a principal causa “Não atendeu ao prazo” representa o principal agravante para a insatisfação do cliente. Ou seja, através do gráfico concluímos que a “XPTO serviços especializados” precisam elaborar um plano para resolver esta questão e, consequentemente atender aos prazos acordados com os clientes.

O que é Diagrama de Ishikawa?

O Diagrama de Ishikawa é uma ferramenta útil para identificar as causas-raízes de um determinado problema. Também conhecido como Diagrama Espinha de Peixe devido ao seu formato semelhante a espinha de um peixe, o diagrama de Ishikawa é uma ótima alternativa para estudar com profundidade as causas de um efeito negativo, levantando todas as possíveis variáveis que influenciam o resultado não esperado.

Para elaboração do diagrama, é necessário levantar categorias macros para assim tentar encontrar as causas de um problema relacionado a cada categoria definida. Por exemplo, em alguns momentos os gestores podem achar que a causa de um problema na linha produtiva seja o maquinário produtivo. A categoria macro é maquinário, as sub causas seriam a capacidade produtiva das máquinas; as máquinas são antigas e entre outros elementos.

Comumente, também são realizadas reuniões de equipe com brainstorming para levantar todas as possíveis causas e assim montar o diagrama para o problema encontrado.

Exemplo prático – Diagrama de Ishikawa

A empresa “XYZ móveis” percebeu que o tempo de confecção do produto final aumentou muito nos últimos dias. Para piorar, muitos prazos de entrega não estavam sendo cumpridos.

Diante desta situação, o Diretor Geral resolveu reunir outros diretores para juntos elaborarem um diagrama com as possíveis causas. Na reunião eles conseguiram reunir 4 categorias de causas, que eles chamaram de:

  • Pessoas;
  • Fornecedores;
  • Infraestrutura;
  • Maquinário.

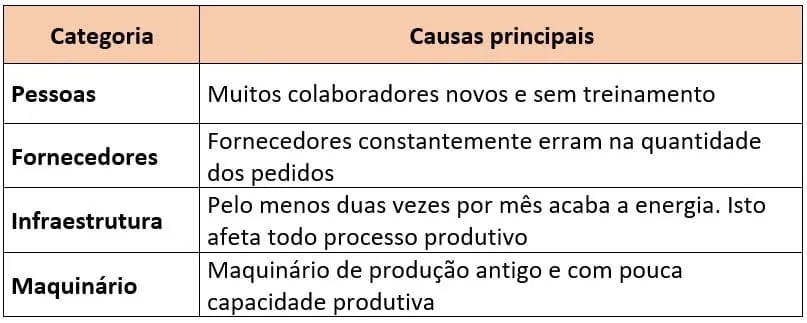

Dentro destas 4 categorias, eles elegeram diversas causas. Para filtrar as causas levantadas, eles classificaram as de maior impacto, as quais foram:

As sete ferramentas da qualidade - diagrama de Ishikawa

Logo o diagrama de Ishikawa desta relação de causa e efeito ficou da seguinte maneira:

As sete ferramentas da qualidade - diagrama de Ishikawa (1)

Ao analisar este diagrama, os gestores podem estabelecer planos de ações específicos para tratar as possíveis causas deste problema (efeito). O 5W2H é uma ótima ferramenta para complementar a etapa de planejamento diante das causas levantadas.

O que é Carta de Controle?

A Carta de Controle é uma ferramenta gráfica que pode auxiliar visualmente no acompanhamento dos processos e suas possíveis variabilidades. A carta de controle, também conhecido como gráfico de controle, é uma ótima opção para identificar estatisticamente os desvios ou alterações não esperadas que podem ocorrer em determinada etapa de um processo.

A principal forma de elaborar um gráfico de controle é utilizando como base o desvio padrão de um determinado processo. Segundo as boas práticas, alguns teóricos afirmam que a variação de uma amostra pode ser três vezes maior ou menor que o desvio padrão encontrado. Visualmente o gráfico de controle possui:

  • Linha superior de controle – é uma linha constante no gráfico que indica os limites máximos de controle em determinado processo (limite superior de controle = 3 vezes maior ao desvio padrão)
  • Linha inferior de controle – é uma linha constante no gráfico que indica os limites inferiores de controle em determinado processo (limite inferior de controle = 3 vezes menores ao desvio padrão)
  • Linha central – esta representa a variação ao longo de um período de tempo, podendo ser localizada acima da linha superior, abaixo da linha inferior de controle ou entre ambas. Quando localizado entre o limite superior e o inferior demonstra que existe um desvio padrão menor do que as variações permitidas.

Vale destacar que os limites superiores e inferiores são determinados em função do comportamento real de um processo ao longo do tempo. Isto elimina a ideia de que o limite superior e inferior de controle é uma escolha aleatória.

A carta de controle pode usar características variáveis ou atributos. As características variáveis são representações numéricas como a temperatura, peso, espessura e etc. Já os atributos são determinados por nomenclaturas, como “Conforme” e “Não Conforme”, “Defeituoso” e “Não defeituoso”.

Exemplo prático – Carta de Controle

Um gerente de produção resolveu ver a variação de peso de seus produtos para determinar a variação encontrada e o comportamento dos lotes produtivos ao longo do tempo.

Para isto, ele utilizou a carta de controle com dados variáveis, uma vez que são medidas numéricas que sofrem alterações.

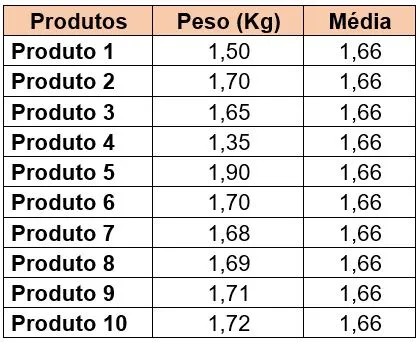

Ele identificou um lote com 10 produtos. Ao pesar os produtos, ele chegou aos seguintes dados:

As sete ferramentas da qualidade - carta de controle

Após a coleta dos dados, o gestor determinou o desvio padrão. Para facilitar este cálculo qualquer pessoa pode utilizar a função DESVPADA do Excel que é a fórmula que determina o desvio padrão de uma amostra de dados.

As sete ferramentas da qualidade - carta de controle (1)

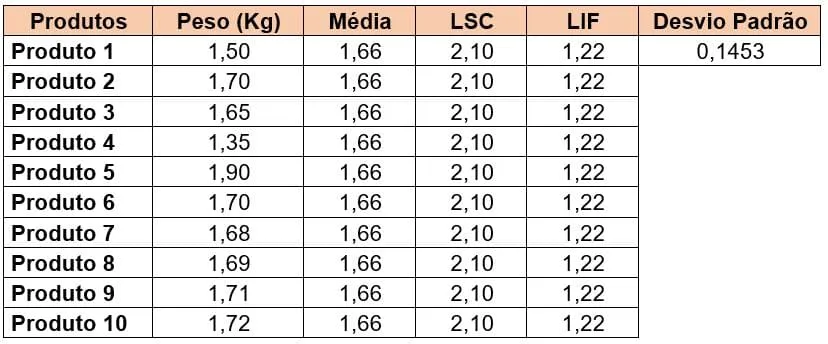

Com o cálculo do desvio padrão, foi possível determinar o limite superior de controle (LSC) e o limite inferior de controle (LIC). Lembrando que foi utilizado o cálculo com base no desvio padrão, sendo o LSC a média mais três vezes o desvio padrão e a LIC a média menos três vezes o desvio padrão. Ficou da seguinte maneira:

As sete ferramentas da qualidade - carta de controle (2)

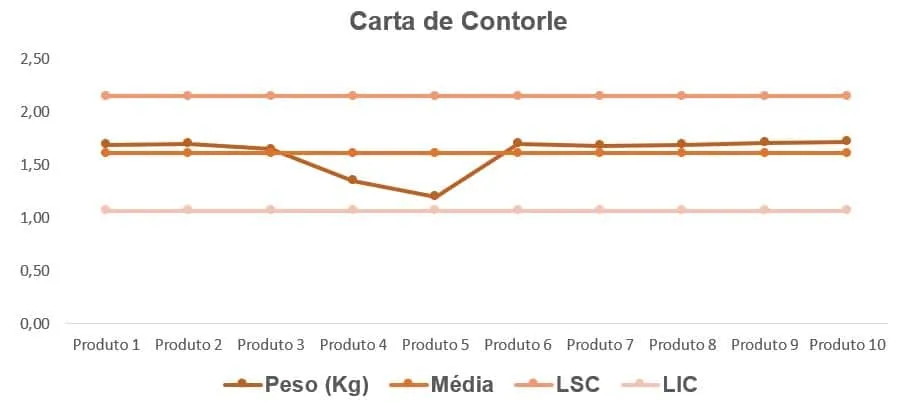

Com estes dados, o gráfico de controle ficou assim:

As sete ferramentas da qualidade - carta de controle (3)

Ao analisar o gráfico de controle chegamos a conclusão que a amostra indica poucas variações no lote identificado. Entretanto, houveram dois produtos que se aproximaram do limite inferior de controle, o que pode ser um ponto de preocupação durante o processo.

Obs: A carta de controle poderia ser aplicada a muitos outros lotes. Para isto, o responsável poderia determinar uma amostra para realização deste levantamento.

O que é Fluxograma de Processos?

O fluxograma de processos é uma representação gráfica que descreve os passos e etapas sequenciais de um determinado processo. O fluxograma de processos pode ser útil no momento de desenhar os processos e indicar visualmente:

  • o início e fim de um processo;
  • as atividades de um processo;
  • os pontos de decisão;
  • os documentos necessários;
  • o fluxo contínuo de uma informação e etc.

Através de símbolos geométricos é possível ter a compreensão completa de como ocorrem as interligações. Além disso, é possível identificar gargalos e problemas que geram desperdícios e retrabalhos.

[Post] Fluxograma de Processos: Saiba mais detalhes de como fazer um fluxograma de processos

Exemplo prático – Fluxograma de processos

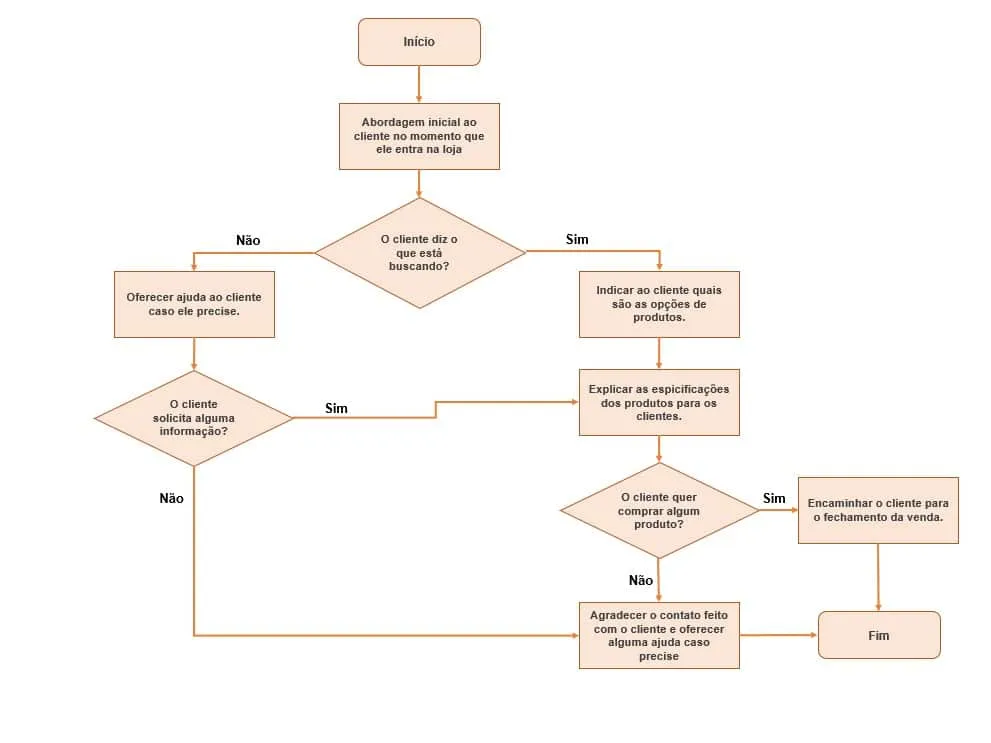

O gerente comercial de uma loja de roupas quis mapear o processo de vendas na loja para entender como é o retrato atual deste processo. Para isto, ele elaborou um mapeamento de processos com base no que é feito atualmente. O fluxograma de processos ficou desta maneira:

A principal análise após desenhar o fluxograma do processo foi que de que novas atividades poderiam ser incluídas para tentar melhorar o processo, principalmente para os clientes que “não solicitaram nenhuma informação”.

O que é Diagrama de Dispersão?

O Diagrama de Dispersão é uma ferramenta utilizada para identificar a correlação entre variáveis. O Diagrama de Dispersão, também conhecido por Gráfico de Dispersão ou de Correlação, é ótimo para quem busca entender se uma relação de causa e efeito realmente faz sentido.

Com esta ferramenta, é possível eliminar as inferências e interpretações equivocadas de que algo ocorreu em função de outra variável.

Em geral o gráfico de dispersão é feito com base em duas variáveis, sendo:

  • Variável independente – são as causas de uma consequência. Exemplificando, imagine uma empresa que deseja descobrir a correlação entre os “números de acidentes em obra” e os “dias chuvosos”. Neste caso os “dias chuvosos” são as variáveis independentes, pois são as causas que serão analisadas nesta correlação.
  • Variável dependente – é o efeito/consequência. Utilizando o mesmo exemplo da correlação entre a “quantidade de chuva” e o “número de acidentes”, o fator “número de acidentes” é a variável dependente, uma vez que será averiguado se o “aumento de chuvas” (causa) provoca alguma alteração no “número de acidentes” (efeito/consequência).

Existem três tipos de correlações ao investigar a relação entre variáveis, sendo elas:

  • Correlação positiva – quando duas variáveis aumentam na mesma direção. Comprovadamente a venda de chocolate (variável dependente) aumenta no período de páscoa (variável independente).
  • Correlação negativa – isto ocorre quando duas variáveis são correlacionadas, porém o aumento de uma representa o decréscimo de outra. Exemplo: Um médico descobriu que quanto maior a idade média do paciente menor é a média de peso.
  • Correlação nula – ao correlacionar duas variáveis se descobre que não existe nem uma tendência positiva ou negativa. Graficamente os pontos ficam dispersos. Isto prova que não existe correlação.

Exemplo prático – Diagrama de dispersão

O proprietário do fast food “WY Lanches” quis investigar qual é o tipo de correlação entre o tempo de espera do lanche após o pagamento (variável dependente) e a satisfação do cliente (variável independente), afinal a empresa dele é um fast food.

Para isto, ele estabeleceu um questionário, onde o cliente dava uma nota de 1 a 5 sobre o seu nível de satisfação, sendo 1 “totalmente insatisfeito” e 5 “muito satisfeito”. A variável tempo ele conseguia medir facilmente através do seu banco de dados. Com seu sistema interno, ele tinha acesso a informação do tempo em que foi efetuado o pagamento até a recepção do lanche.

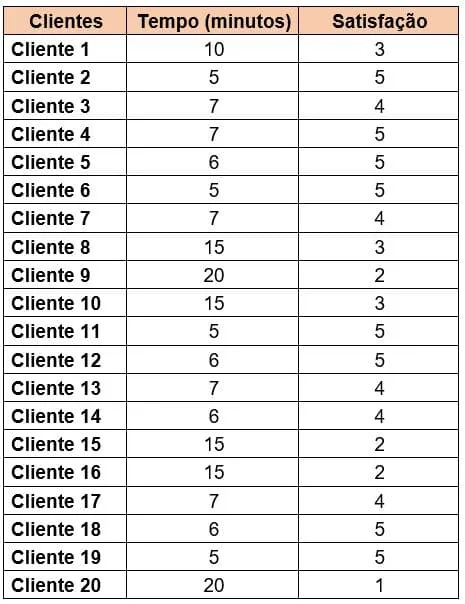

A fim de compreender a correlação, ele coletou a informação com 20 clientes diferentes. Seguem as informações coletadas.

Com os dados disponíveis, o diagrama de dispersão ficou assim:

O proprietário da “WY Lanches” descobriu que existe uma correlação negativa entre as variáveis. Quanto maior a nota do cliente, menor é o tempo de espera pelo seu alimento. Logo, o empresário se propôs a melhorar este processo, para garantir que os clientes estejam cada vez mais satisfeitos.

O que é Folha de Verificação?

A folha de verificação é uma lista de itens que foi previamente estabelecida para certificar as condições de um serviço, produto, processo ou qualquer outra tarefa. A lista de verificação, também conhecido como Checklist, auxilia no momento de atestar que todas as etapas ou itens da lista foram devidamente cumpridas de acordo com o programado.

Apesar de simples é uma ferramenta altamente eficaz contra o combate as falhas. Pessoas, uma hora ou outra, podem falhar diante de algum processo ou atividade, por isso o checklist é uma ótima opção para prevenir erros ocasionados pela falibilidade humana.

[Post] Lista de Verificação: Saiba como fazer uma lista de verificação

Exemplo prático – Folha de Verificação

O gestor de uma empresa de prestação de serviços em limpeza/manutenção de fábricas verificou o aumento de retrabalho por parte dos serviços prestados. Em todos os casos, o cliente reclamava que faltava concluir a limpeza e manutenção de algum local/equipamento.

Para isto, o gerente resolveu elaborar um checklist com detalhes do que deveria ser feito em cada serviço. Nesta lista continham os espaços que seriam higienizados e as máquinas que deveriam ser reparadas. Com isso, ao final de cada atividade o colaborador deveria checar se tudo foi concluído. Para complementar, o cliente deveria assinar o checklist para validar o serviço realizado.

Como utilizar as sete ferramentas da qualidade na sua empresa

Importante: A utilização de alguma das sete ferramentas da qualidade sem uma análise prévia é prejudicial ao seu negócio!

Um dos maiores problemas é utilizar algo que não faça sentido para a organização. Isto pode ocasionar retrabalhos, gastos de energia e tempo e desmotivação de quem fez.

Para evitar isto, seguem 3 dicas que podem ajudar a evitar estes problemas:

#1ª Dica: Entenda os fatos

A necessidade de adoção de alguma ferramenta, geralmente ocorre diante de três fatos:

  • analisar algum problema;
  • estabelecer alguma sistemática de gerenciamento e controle;
  • implementar alguma ação prática.

Sem entender a real utilização, a ferramenta adotada pode ser inadequada para a ocasião. Evite os esforços desnecessários.

Geralmente, quem está em processo de implementação da ISO 9001 acaba utilizando por diversas vezes algumas das ferramentas, por isso é importante entender corretamente os fatos.

#2ª Dica: Promova a utilização duradoura

Crie uma cultura de utilização da ferramenta! Se for uma lista de verificação, por exemplo, demonstre a importância para todos de que o não preenchimento representa um sério problema para a organização. Se for o Diagrama Espinha de Peixe, explique porque devemos utilizar está ferramenta para identificar as causas de um problema. Enfim, incentive, incentive e incentive!

#3ª Dica: Escolha a melhor ferramenta para o seu trabalho

O objetivo de cada uma das sete ferramentas da qualidade é diferente! Por isso, dependendo do que será feito, determinada ferramenta não fará sentido.

Sempre tenha em mente o objetivo do que se pretende fazer e que resultado você quer colher. Por exemplo, se o objetivo é analisar a frequência que determinado dado aparece em seu processo, o histograma é a melhor opção. Agora se quero saber como uma variável se comporta em relação a outra, o diagrama de dispersão é a melhor escolha. Entenda o objetivo da tarefa, para assim escolher a ferramenta.

Estas 3 dicas são fundamentais, pois elimina o conceito de que para ter qualidade nós temos que adotar todas as sete ferramentas da qualidade.

A relação das sete ferramentas da qualidade com a implementação da ISO 9001

As sete ferramentas da qualidade são muito úteis para auxiliar na implementação e manutenção do sistema de gestão da qualidade exigido pela norma ISO 9001. A ISO 9001 requer que as empresas estabeleçam e implementem um sistema de gestão da qualidade que atenda a uma série de requisitos para garantir a satisfação do cliente e a melhoria contínua do processo de produção.

As ferramentas da qualidade, como o Diagrama de Ishikawa, Histograma, Gráfico de Pareto, entre outras, podem ser usadas para implementar os requisitos da ISO 9001. Elas permitem a coleta de dados, análise de informações, identificação de problemas, causas e soluções, além de facilitar a comunicação entre as equipes de trabalho e a melhoria contínua do processo.

Além disso, as ferramentas da qualidade podem ajudar as empresas a atender a vários requisitos específicos da ISO 9001, como a gestão de recursos, a melhoria contínua e a satisfação do cliente. Ao implementar as sete ferramentas da qualidade, as empresas podem melhorar sua eficiência operacional, reduzir custos, minimizar desperdícios, melhorar a segurança no trabalho e a satisfação dos colaboradores.

Portanto, a utilização das sete ferramentas da qualidade pode ser uma abordagem eficaz para apoiar a implementação da ISO 9001, permitindo que as empresas tenham uma gestão mais eficiente e produtiva, além de garantir a conformidade com os requisitos da norma.

Comece agora mesmo a melhorar a qualidade dos processos da sua empresa utilizando as sete ferramentas da qualidade. Identifique e corrija problemas, analise dados e obtenha processos mais eficientes e produtivos. Não perca mais tempo e comece a implementar as sete ferramentas da qualidade hoje mesmo com a Templum.
